Atmosfärisk dubbel värmeväxlare kondenserande panna

Till skillnad från traditionella pannor som endast använder bruttovärmevärdet, använder denna kondenserande panna med dubbla värmeväxlare ett beräkningssystem för nettovärmevärde. Genom sin tvåstegs värmeväxlingsstruktur återvinner den till fullo den latenta värmen från vattenånga i förbränningsrökgasen, och återvinner den latenta förångningsvärmen som genereras under förbrännings- och kondensationsprocesser för att bryta gränsen för 100 % termisk verkningsgrad.
Värmesystemets returvattentemperatur är den avgörande faktorn för kondenseringseffektiviteten. För att ge fullt spel åt den dubbla värmeväxlarens värmeåtervinningsfördel måste returvattnets temperatur hållas under daggpunkten 50°C. Den valfria utomhustemperatursensorn realiserar kopplingstemperaturreglering och håller låg returvattentemperatur stabil för långvarig högeffektiv drift.

Tillämpliga scenarier och kärnkonkurrensfördelar

Denna kondenseringsenhet med dubbla värmeväxlare är kompatibel med två vanliga inomhusvärmeterminaler: traditionella radiatorer av gjutjärn/stål och lågtemperaturgolvvärmesystem. Den uppnår den bästa energibesparande effekten när den matchas med golvvärme, vilket minskar hushållens och kommersiella gasförbrukningen med upp till 30 %. Dess kärnkonkurrenskraft ligger i högeffektiv värmeväxlare med dubbla värmeväxlare, integrerad kondenserande varmvattenteknik och ett brett spektrum av steglös effektreglering.
Klassificerad som en grön koldioxidsnål uppvärmningsutrustning som uppfyller kinesiska och internationella utsläppsstandarder, minskar rökgasutsläppstemperaturen för att minska ogiltig värmeförlust. Det sänker kväveoxidutsläppen med 80 % och kolmonoxidutsläppen med 90 %. Med rötterna i Kinas strategiska layout med dubbla koldioxid, optimerar Baedin lågkoldioxidvärmeutrustning för att minska användarnas koldioxidavtryck och skydda den atmosfäriska miljön.

Strukturell design och prestandaparametrar

Utformad enligt tyska tillverkningskriterier och utrustad med importerade kärnkomponenter, den dubbla värmeväxlarpannan integrerar värme- och varmvattenfunktioner. Den täcker sex effektklasser från 20KW till 40KW för att passa byggnader i olika områden. Modeller på 32KW/36KW/40KW är standardutrustade med dubbla cirkulationspumpar för att öka rörledningens vattenflöde och förverkliga enhetlig värmedistribution inomhus.
Genom att använda full förblandad förbränningsteknik som samverkar med dubbla värmeväxlingssystem, når enheten 109 % maximal termisk effektivitet, vilket minskar de dagliga driftskostnaderna med 15 %–30 % jämfört med vanliga vägghängda pannor. Den inbyggda DC-frekvensomformaren undviker frekventa uppstarter och avstängningar under övergångssäsonger och lågbelastningsscenarier, vilket ger intelligenta gas- och energibesparingar.
Med stöd av flerpunkts synkron temperaturdetektering avger pannan varmvatten med konstant temperatur på 17±2 sekunder med temperaturfluktuationer kontrollerade inom 0,5°C. De matchade höghastighetsvärmemodulerna och högprecisionssensorerna levererar omedelbart, stabilt hushållsvarmvatten för bekväm daglig användning.

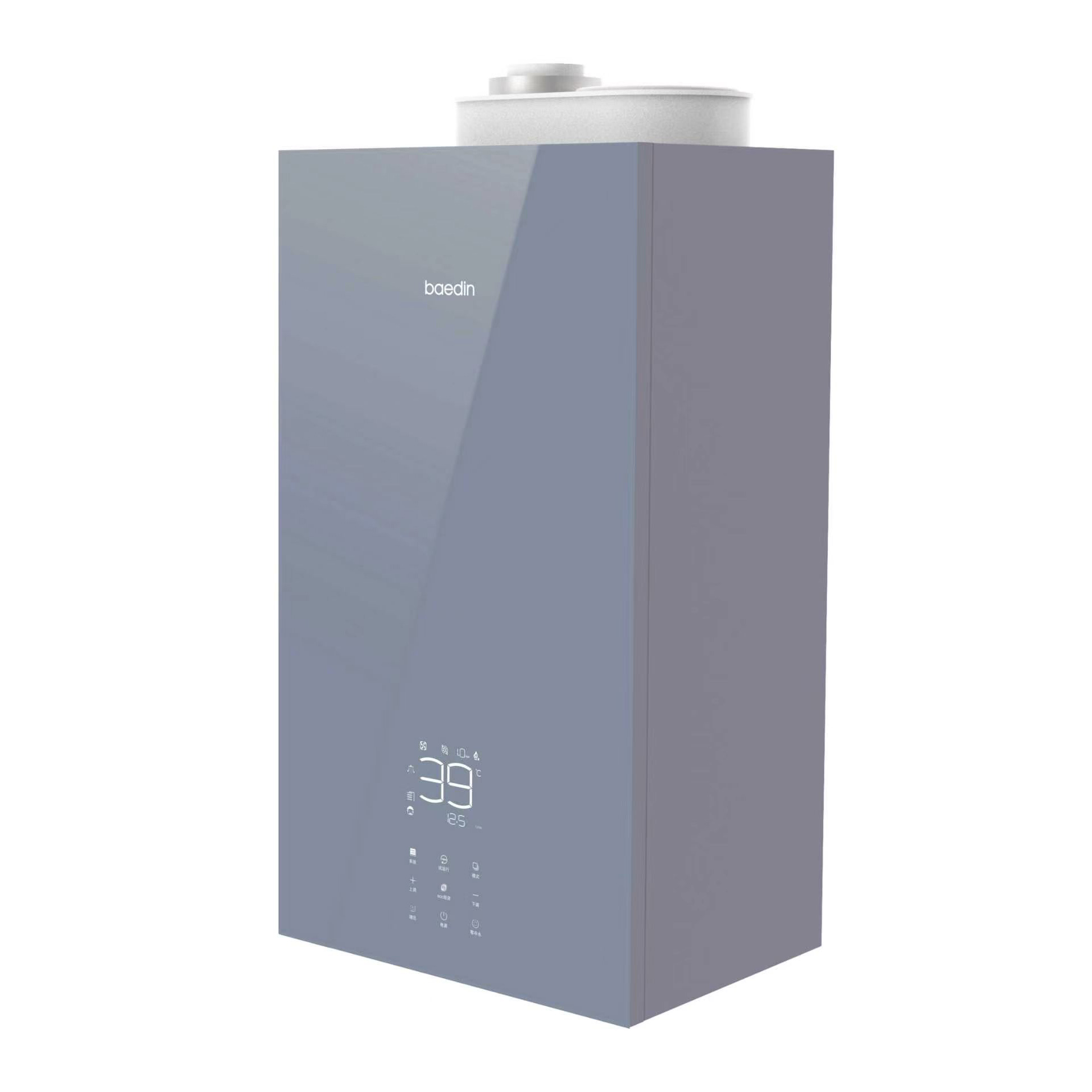

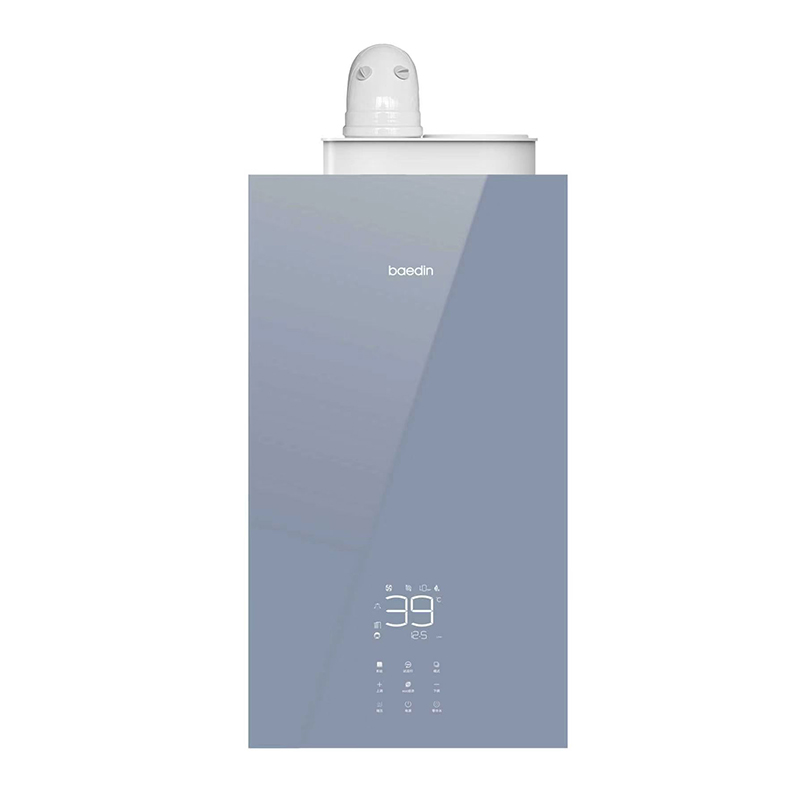

Höljet antar 800°C högtemperaturbeständigt härdat glaspanel, med anti-repor yta och enkelt dagligt underhåll. En 19cm×17,5cm stor vit bakgrundsbelyst LED-skärm visar driftparametrar i realtid och felmeddelanden intuitivt. En valfri automatisk cirkulationspump med variabel hastighet anpassar sig till komplexa värmeslingor, och koppling till externa varmvattentankar är tillgänglig för villor och scenarier med stort vattenbehov.

Kärnkomponenter och standardkonfiguration

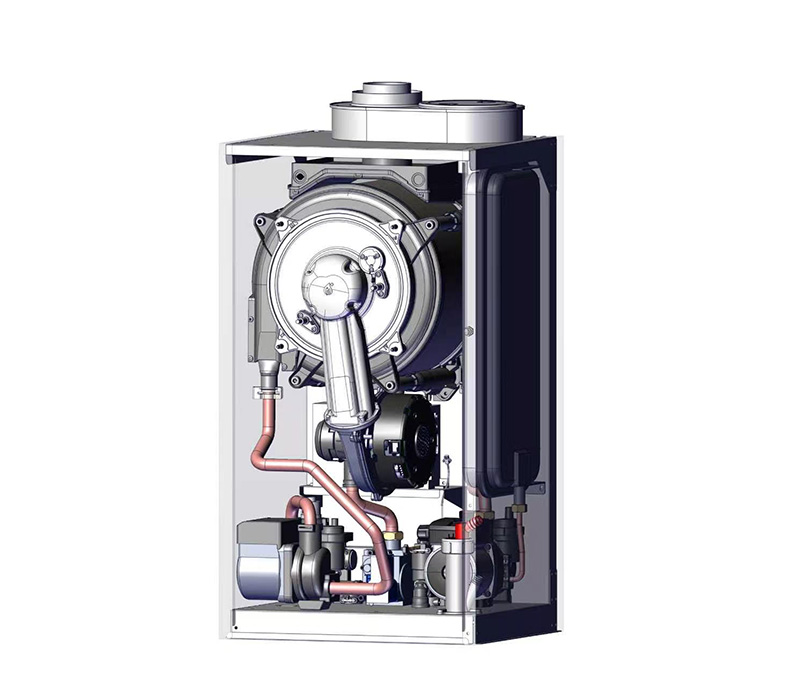

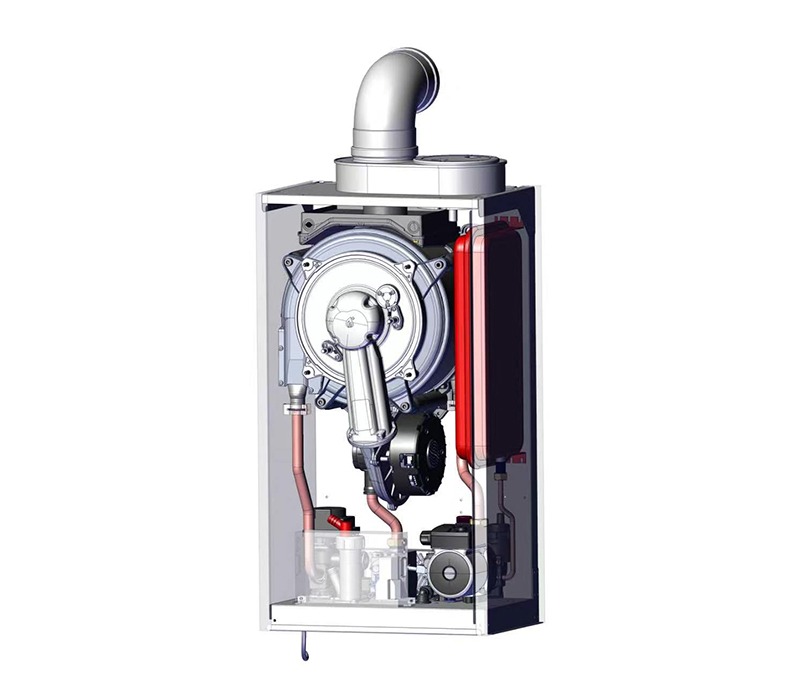

De viktigaste importerade komponenterna garanterar stabil prestanda och förlängd livslängd, inklusive: italiensk original primär värmeväxlare, dedikerad keramisk fiber förblandad brännare, DC variabel frekvens fläkt och Italien-tillverkad SIT gas proportionell reglerventil. Kompletta standardkonfigurationer: patenterat externt luftreningsfilter, temperaturkänslig vattenkanal i minneslegering, sekundär plattvärmeväxlare av rostfritt stål, expansionstank för värmesystem, valfritt härdat glas/metallhölje, vattentrycksmätare och givare, 3-bar säkerhetsventil, manuell avtappningsventil och vattennivåavkännande tätningsenhet.

Tekniska specifikationer
